Descripción del producto
Sensor De Temperatura 0 A 1024c Max6675 Termopar Tipo K Arduino
NO incluye la termocupla

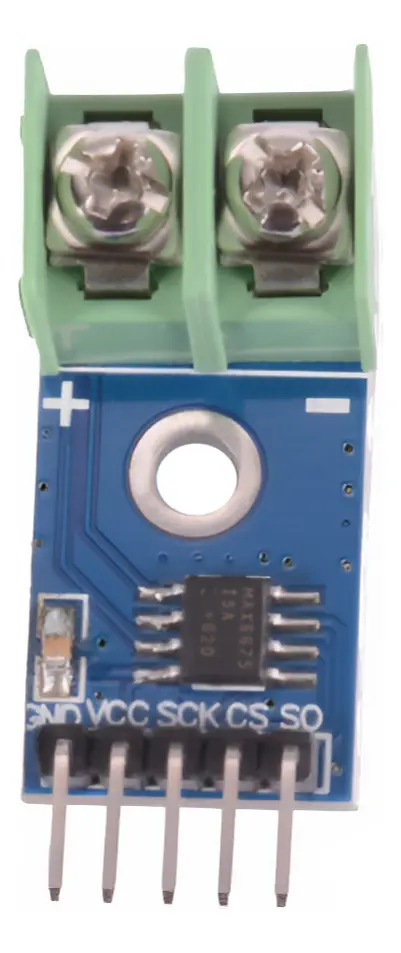

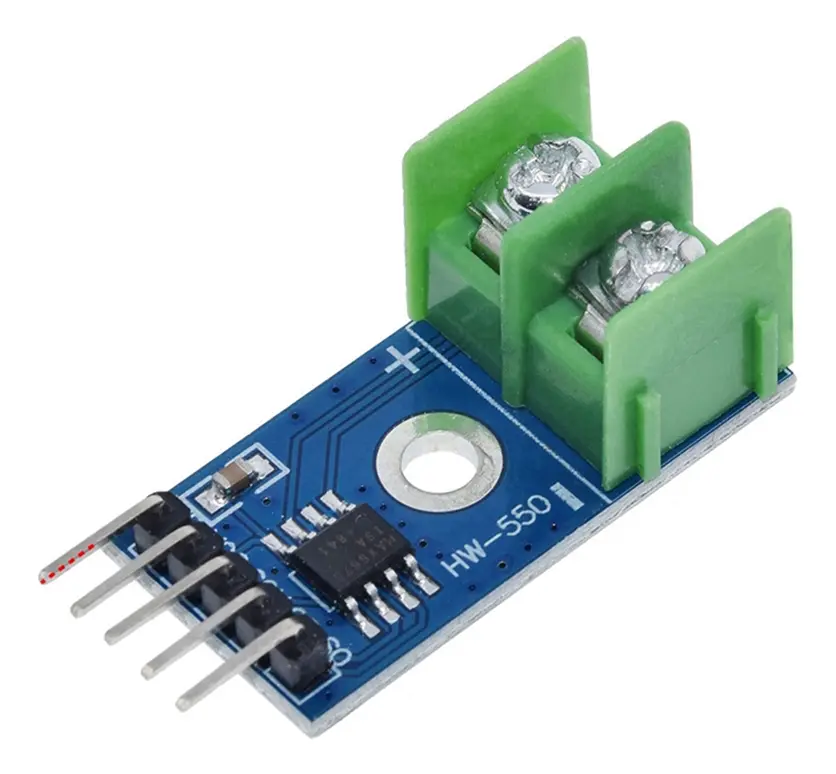

MODULO ACONDICIONADOR DE TERMOCLUPLA MAX6675
– INTERFAZ SPI – 12 BITS – ALIMENTACION 3.3 a 5V
Caracteristicas:
Alimentacion: 3.3 V a 5 V
Corriente de funcionamiento: 50 mA
Consumo maximo: 1.5 mA
Temperatura rango de medicion: 0°C a 1024°C
Resolucion de la temperatura: 0.25°C
Modo de salida: SPI señal digital
Temperatura de trabajo: -20°C a +85°C
Interfaz compatible con SPI solo de lectura
Resolucion: 12 bits, 0.25°C
Medicion hasta 1024°C
Frecuencia de reloj SPI maxima Fscl: 4.3 Mhz
Tiempo de conversion: 0.17 seg. maximo 0.22 seg.
Numero de pines: 5
Terminal de 2 tornillos (para conectar termopar)
Con orificio para sujetar
Compatible con Arduino
Dimensiones: 38 mm X 16 mm
Descripcion:
El MAX6675 es un convertidor Analogico a digital especializado para termopares tipo K. Con este modulo es posible conectar fácilmente un termopar a cualquier microcontrolador a traves de una interfaz SPI unidireccional. Dentro de este pequeño circuito se encuentra la electrónica necesaria para amplificar, compensar y convertir a digital el voltaje generado por el termopar, lo que hace muy sencilla la tarea de conectar un termopar a un microcontrolador. El único «pero» es que este circuito solo se consigue en encapsulado SOIC, por lo que no es tan facil usarlo en el protoboard. Sin embargo, en este modulo encontramos el MAX6675 con toda la electrónica necesaria y las terminales apropiadas para facilitar su uso.
Existen muchos sensores de temperatura en el mercado, sin embargo las soluciones basadas en silicio, como el LM35 por citar un ejemplo que sea familiar, están normalmente limitados a un rango de temperatura por debajo de los 150 grados centígrados. Lo que los deja fuera de consideración cuando debemos monitorear algún proceso con temperaturas superiores. Afortunadamente los termopares vienen a salvar el día, permitiendonos mediciones en un rango mas amplio, usualmente de varias centenas de grados centígrados y sin un costo excesivo.
El MAX6675 se conecta con un microcontrolador mediante una interfaz de 3 lineas compatible con el estándar SPI. Ademas tenemos un bit que nos indica si el termopar esta abierto (desconectado o roto, por ejemplo) que podemos usar para tomar acciones correctivas o informativas en el software, como disparar una alarma o mostrar un aviso.
