Descripción del producto

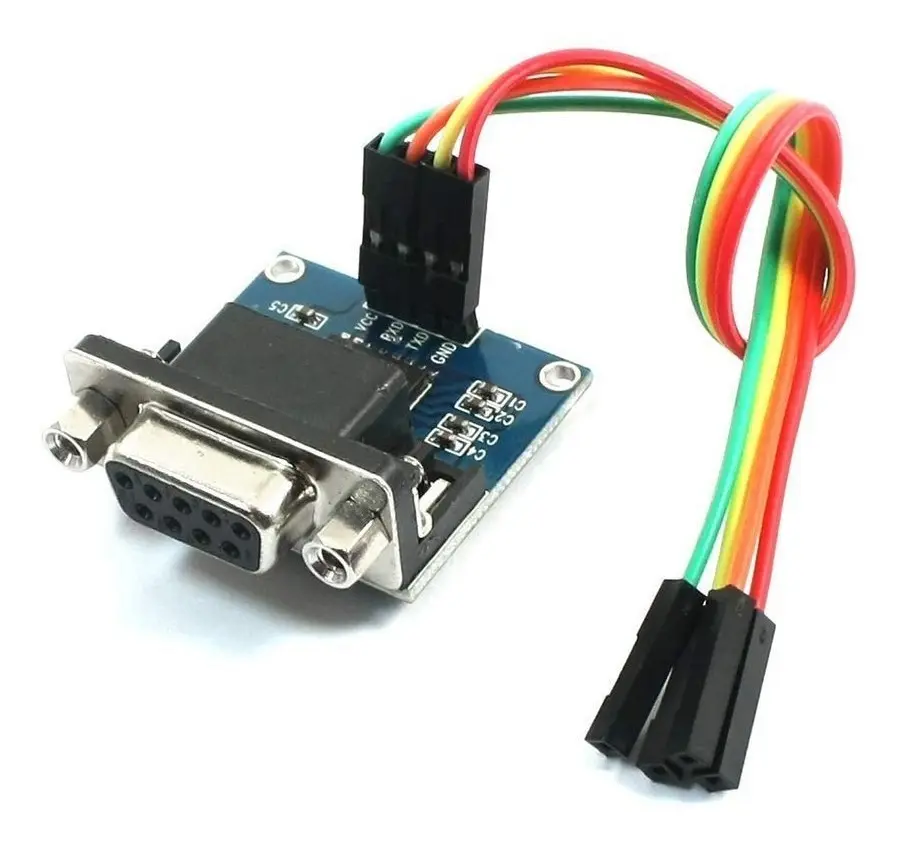

Este conversor utiliza el cambio de nivel basado en MAX3232 para convertir TTL (lógica de transistor de transistor) -nivel de serie a serie RS232 estándar. Es una solución práctica y rentable para convertir RS232 en TTL, por lo que puedes conectar equipos juntos en función de los requisitos de señal de tus dispositivos.
Soporta fuente de alimentación de 3 V a 5,5 V y proporciona comunicación de datos
bidireccional a velocidades de baud de hasta 115,2 Kbps.
Nivel lógico mínimo 3.3V
Este conversor se puede conectar a un pin serie Arduino (0,1) para convertir el estándar Arduino TTL a RS232. Permite hablar Arduino a cientos de dispositivos RS232.
Aplicación: RS232 es ampliamente utilizado en modificaciones de radio, flash de teléfono, XBOX360 flash, GPS, detección de vehículos, DVD flash, reparación de disco duro set-top box actualización. Se puede utilizar para programar STC MCU, NXP MCU, Renesas MCU, STM32 MCU, N+-2EC MCU.
Los productos son ampliamente utilizados en la modificación del radio, teléfonos celulares, XBOX360, GPS, inspección de vehículos, DVD, reparación de disco duro, set-top box actualizaciones.
Se puede utilizar para programar el microcontrolador tipo:
STC microcontrolador
STM32 MCU
Microcontrolador NXP
Renesas MCU
NEC MCU
Chip de comunicaciones: MAX3232 Doméstica
Voltaje de funcionamiento: 3.3 V-5.5 V
Interfaz: TX RX GND VCC
Parámetros técnicos:
Chip: MAX3232CSE original
Rango de voltaje: 3V~7V
Velocidad de transmisión máxima: 235 kbps (típica)
Tamaño: 13 mm x 29 mm (sin incluir el conector DB9)
La placa de conversión utiliza un puerto serie chapado en oro, con indicador luminoso de encendido,
puede utilizarse para la comunicación entre microcontroladores y PC, y también para
descargar STC, entre otras funciones.
