Descripción del producto
ADAPTADOR CONVERSOR USB A UART TTL CON CP2102
– IDEAL ARDUINO PRO MINI –
– MODULOS WIFI GPS GSM ETHERNET BLUETOOTH –
Conversor USB a UART TTL
Chipset CP2102 – Ideal para programar Arduino Pro Mini
Salida de alimentación de 5V y 3V3
3 pines de comunicacion RX, TX, GND
Pines salida (TTL): +3.3V, , TXD, RXD, GND y + 5V
•DESCRIPCIÓN

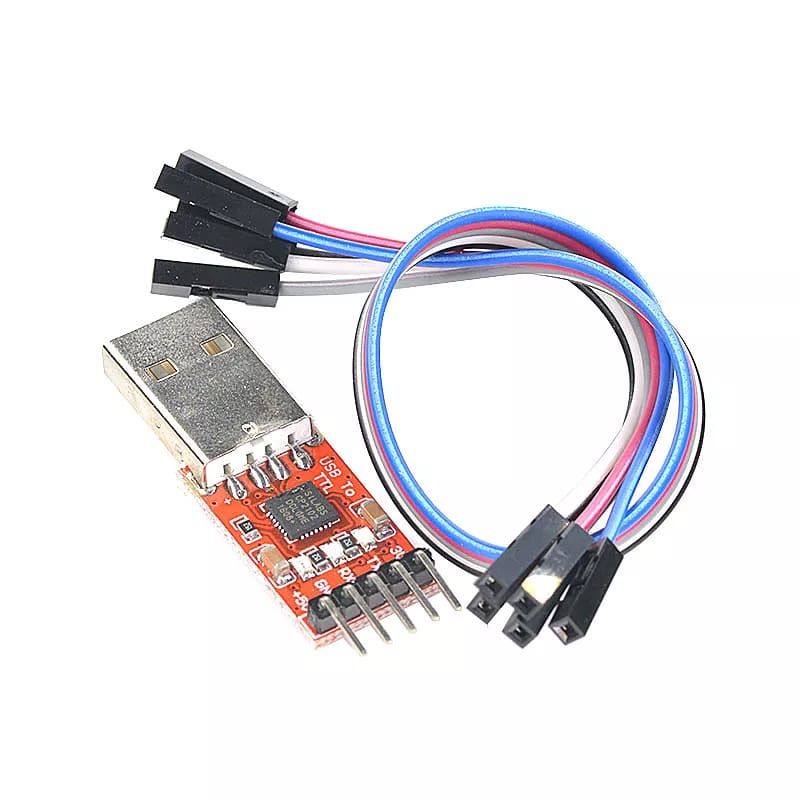

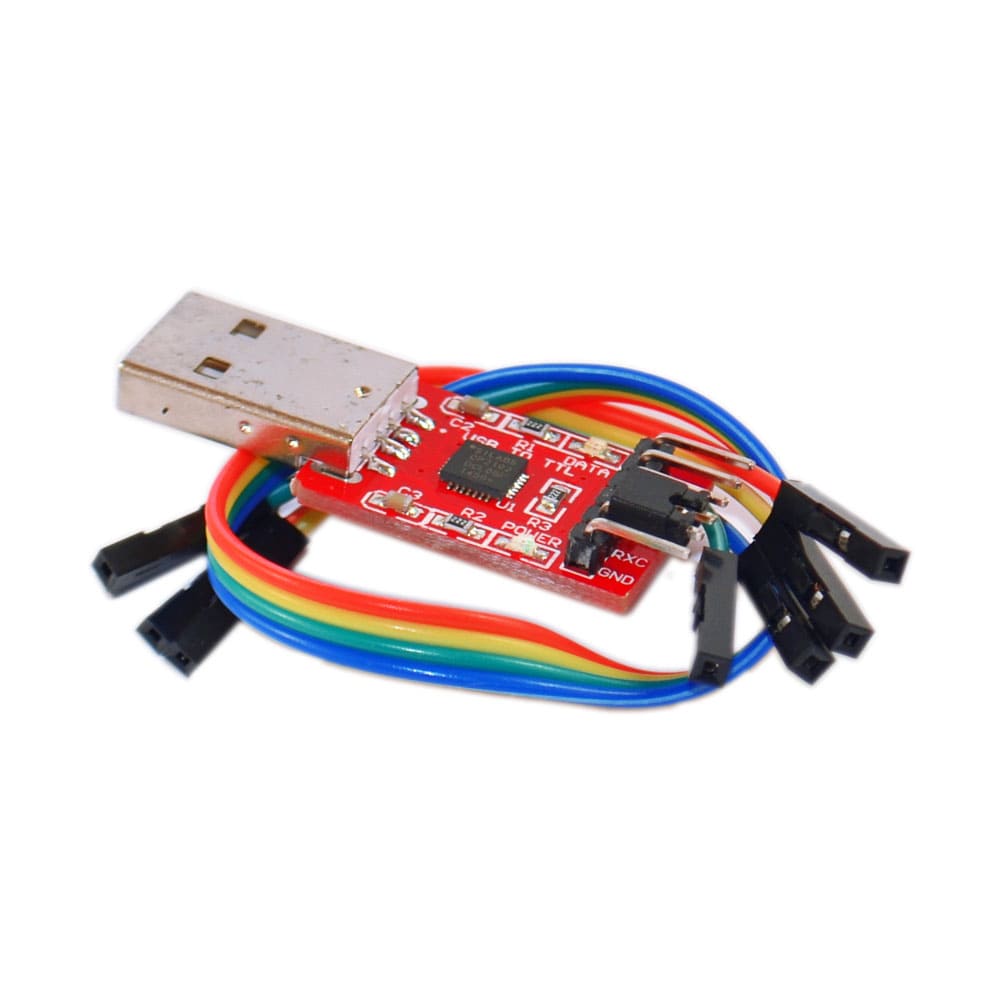

Módulo CP2102 Conversor USB a TTL
Ideal para comunicar un microcontrolador con una PC por USB. Utilizado como Interface de programación serial para Arduino Mini Pro. Ampliamente superador al CH340. Mas info en nustro blog tecnico.
El conversor CP2102 permite que un microcontrolador y una PC se comuniquen utilizando el protocolo USB de forma sencilla. Es compatible con cualquier microcontrolador como PIC, Atmel AVR, Arduino y ESP8266. Funciona de forma similar a los conversores FTDI232 y PL2303HX, con la ventaja de tener un mejor precio y mayor soporte de drivers. Además puede funcionar como «»programador»» del Arduino Mini Pro, pues incluye el pin DTR o RESET necesario para cargar fácilmente el sketch al Arduino Mini Pro.
Al utilizar el conversor USB se facilita la integración de nuestros proyectos con programas de PC como Matlab, Labview, Processing. A nivel del programa del microcontrolador el conversor es «»transparente»» pues el microcontrolador solo hace uso del clásico protocolo serial y nos olvidamos de la complejidad del protocolo USB.
También es usado para programar o «»flashear»» el chip ESP8266 en las versiones: ESP-01 y ESP-12E.
ESPECIFICACIONES TÉCNICAS
Especificación USB 2.0 de velocidad completa de 12 Mbps
Conector USB: USB tipo A
Pines salida (TTL): +3.3V, , TXD, RXD, GND y + 5V
Transceiver USB integrado, no requiere de resistencias externas
Cristal oscilador integrado
Regulador de voltaje de 3.3V interno
Buffer de recepción de 576 Bytes
Buffer de transmisión de 640 Bytes
Temperatura de trabajo: -40° a 80°C

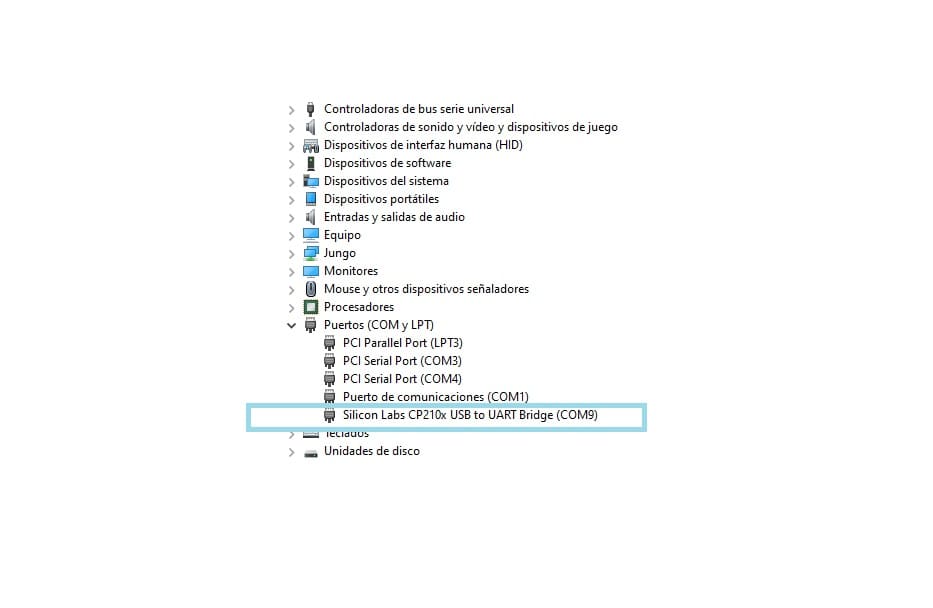

Sistemas Operativos soportados: Windows 10, 8, Vista, 7, XP, 2000, 98SE y Linux 2.40(en adelante)
Dimensiones: 25.7 mm x 14.7 mm (PCB con vaina , sin vaina 14mm)
47.5mm x 14.7 mm (largo incluyendo conector USB y pines)
CONEXIÓN PROGRAMADOR
CP2102—–Pro Mini
RXI———–TXO
TXD———-RXI
GND———GND
+5V———-VCC
Conversor Usb Uart Ttl Cp2102 Programa Arduino Pro Mini
